PEMOGRAMAN MIKROKONTROLLER

LabSheet Praktikum, Mikroprosesor DanMikrokontroller, Kelas XIELIN, M&M-LS002

ASSEMBLY  MINIMUM SYSTEM MIKROKONTROLLER AVR

--------------------------------------------------------------------------------------------------

I.              Tujuan Praktikum.

1)    Peserta didik dapat menginterprestasikan bagian – bagian  minimum system mikrokontroller AVR.
2)    Peserta didik dapat merakit Board PCB Minimum System mikrokontroller



II.           ALat dan Bahan.

Adapun perlatan yang digunakan dalam proses assembly antara lain :

1)      Solder,                2)  Atractor,

3)      Tang Potong,     4)  Pinset.


III.     Tahap Assembly

a.      Menyipkan perlengkapan Alat Dan Bahan

Gambar 1. Bahan Assembly Minsys


Adapun bahan yang dibutuhkan antara lain :

1)      Board PCB  Minimum System AVR (1 Pcs).

2)      Komponen Minimum System AVR ATMega 16 (Tabel 3 daftar BOM Minsys AVR).

3)      Timah.

4)      Pasta Solder.


b.      Menyiapan PCB Board Minsys AVR.

Bersihkan permukaan papan PCB Minimum System sebelum pemasangan komponen dan penyolderan.

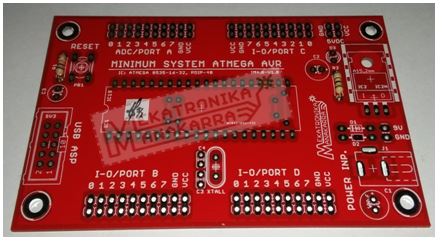

Gambar 2. Papan/Board PCB minsys



c.      Memasang Komponen Tahap Awal.

Memasang Komponen yang ukuran kecil dan rendah, pemasangan komponen secara axial / melintang  seperti komponen : Resistor, Dioda, Capasitor Ceramic, Xtall, Push Switch dan LED

Gambar 3. Pemasangan Tahap awal


d.      Memasang Komponen Tahap Lanjut.

Setelah pemasangan komponen tahap awal, kemudian pasang komponen yang lebih besar dan tinggi, pemasangan komponen secara radial.  Seperti komponen : Socket IC 40Pin, Vregulator 7905, DC Plug Inp Connector.

Gambar 4. Pemasangan Tahap Lanjut


e.      Memasang komponen Tahap Akhir.

Selanjutnya pemasangan komponen yang paling besar dan tinggi , seperti komponen capasitor elco, Pin IDC5x2, dan Pin head input-ouput. Dan IC Mikrkontroller.

Gambar 5. Pemasangan komponen tahap akhir


f.      Pengujian Modul Minimum System AVR

Dalam pengujia Module hasil rakitan yaitu dengan cara member tegangan input sebesar 7V-12VDC pada DC Input, Jika indicator menyala berarti terdapat tegangan masuk ke dalam modul. Setelah itu di hubungkan dengan USB ASP ke computer dan Dilakukan uji coba download Program, jika proses download berhasil maka Module Minimum System telah siap untuk digunakan.

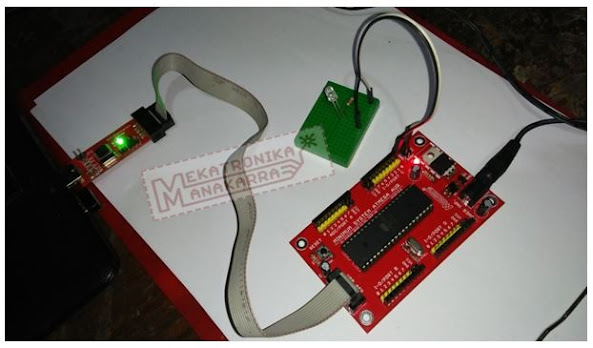

Gambar 6. Ujicoba module minimum System


Hasil pengujian minimum system dengan mendownload program seperti diperlihatkan pada vidio berikut :

    Judul : Cara Membuat Program LED Berkedip menggunakanAtmel Studio
