LEMBAR KERJA PESERTA : Perakitan Dan Pemrograman Dasar Arduino Uno, Blinking LED dan Buzzer

LEMBAR KERJA (JOBSHEET) PESERTA

Perakitan Dan Pemrograman Dasar Arduino Uno, Blinking LED & Buzzer

Oleh : Iyon Manakarra // Mekatronika Manakarra

A.    Tujuan Pelatihan

Setelah peserta pelatihan selesai melaksanakan kegiatan praktik perakitan dan pemograman dasar arduino, sensor dan aktuator diharapkan peserta kompoten dalam :

1.     Merakit komponen sensor dan aktuator pada pin arduino sesuai dengan gambar skematik.

2.     Menulis sketch program pada aplikasi Arduino IDE sesaui aturan penulisan instruksi Program.

3.     Mengcompile, Mengupload dan mengoprasikan program sesuai tujuan program percobaan.

B.    Alat dan Bahan

1.     Arduino Uno.

2.     Kabel Data + Kabel OTG.

3.     Sensor dan Aktutor Kits.

4.     Laptop.

5.     HP/Smart Phone.

6.     Aplikasi Arduino IDE.

7.     Aplikasi Arduino Droid.

C.    Keselamatan Kerja

Keselamatan dan kesehatan kerja yang perlu dilakukan pada waktu melakukan praktik kerja ini adalah :

1.     Bertindak berdasarkan sikap kerja yang sudah ditetapkan sehingga diperoleh hasil seperti yang diharapkan, jangan sampai terjadi kesalahan karena ketidak – telitian  dan tidak taat asas.

2.     Menghubungkan kaki-kaki komponen pada pin arduino dengan berdasarkan gambar kerja pada skematik percobaan.

3.     Tunjukan hasil rakitan kepada instruktur terlebih dahulu ketika ingin memulai ujicoba.

4.     Menyalakan dan mematikan komputer harus sesuai dengan prosedur.

5.     Dianjurkan gunakan power suplay external pada board Arduino 9-12VDC ketika menggunakan HP dalam mengupload program.

D.    Langkah Kerja Percobaan

1.     Blinking : LED + Buzzer

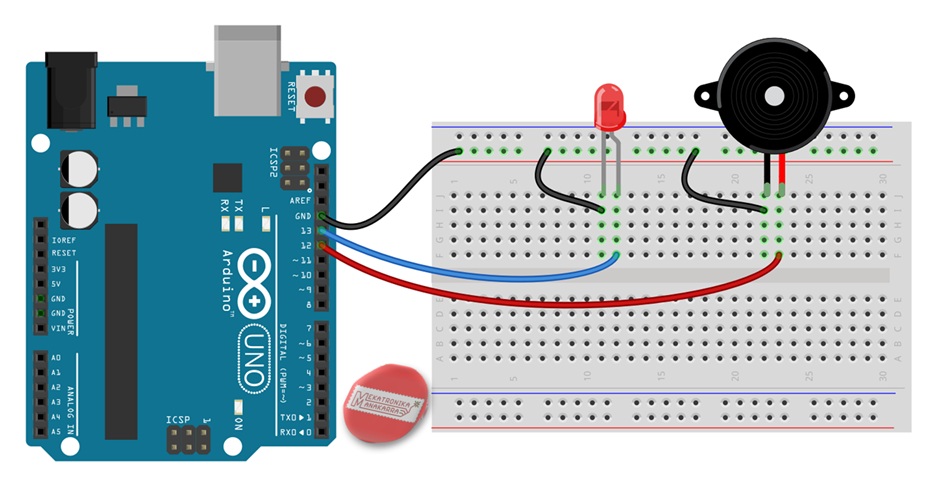

> Skematik

> Koneksi PIn

No	Pin Komponen	Pin Arduino	Keterangan
1	Kaki Positif/Anoda LED	Pin Digital 13	Output
2	Kaki Negatif/Katoda LED	GND	Catudaya -
3	Kaki Positif BUZZER	Pin Digital 12	Output
4	Kaki Negatif BUZZER	GND	Catudaya -

> Sketch Program

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

/* Nama Program : Blinking LED + Buzzer */ int LedPin = 13; int BuzzerPin = 12;   void setup(){ pinMode(LedPin, OUTPUT); // Menentukan pin D13 sebagai output pinMode(BuzzerPin, OUTPUT); // Menentukan pin D12 sebagai output } void loop() {   digitalWrite(LedPin, HIGH); // Menyalakan LED   digitalWrite(BuzzerPin, LOW); // Mematikan Buzzer   delay(1000);   // Jeda 1 detik   digitalWrite(LedPin, LOW);  // Mematikan LED   digitalWrite(BuzzerPin, HIGH);  // Menyalakan Buzzer   delay(1000); // Jeda 1 detik }
